El TUF Gaming BTF de JCustom lleva el diseño de cables ocultos al siguiente nivel

Con nuestras TUF Gaming Z790 BTF y TUF Gaming GeForce RTX 4070 Ti SUPER BTF White Edition

Ocurren grandes cosas cuando los creadores de PC más creativos del mundo se enfrentan a un hardware totalmente nuevo. Recientemente, hemos puesto a disposición de JCustom una selección de nuestros nuevos componentes TUF Gaming BTF. Estas piezas permiten montar por primera vez un PC que oculta los cables detrás de la bandeja de la placa base. Con algunas ideas audaces, modificaciones especiales, y la grasa del codo a la antigua usanza, JCustom fue capaz de armar una construcción BTF que no sólo oculta los cables, pero todos los tubos para el circuito de refrigeración líquida, también. Hemos visto montajes de PC limpios antes, pero esto lleva la limpieza a un nuevo nivel.

TUF Gaming proporciona una base impecable para esta construcción BTF

El punto de partida de la creación de JCustom es la TUF Gaming Z790-BTF WiFi. Esta placa base totalmente cargada toma todo lo que te gusta de nuestra serie TUF Z790 – un diseño de potencia robusta, WiFi 7, una ranura PCIe 5.0 x16, una cabecera para un puerto USB 20Gbps Type-C en el panel frontal, y un conjunto completo de características de bricolaje fácil de PC – y lo sobrecarga con nuestro nuevo diseño BTF. Como placa base BTF, todos sus conectores están en la parte trasera. Los conectores USB, los conectores de los ventiladores, los conectores de alimentación y los conectores de E/S frontales están situados en la parte trasera de la placa base para que no tengas que ver ni un solo cable cuando mires por la ventana lateral de tu PC.

Rendimiento de refrigeración excepcional

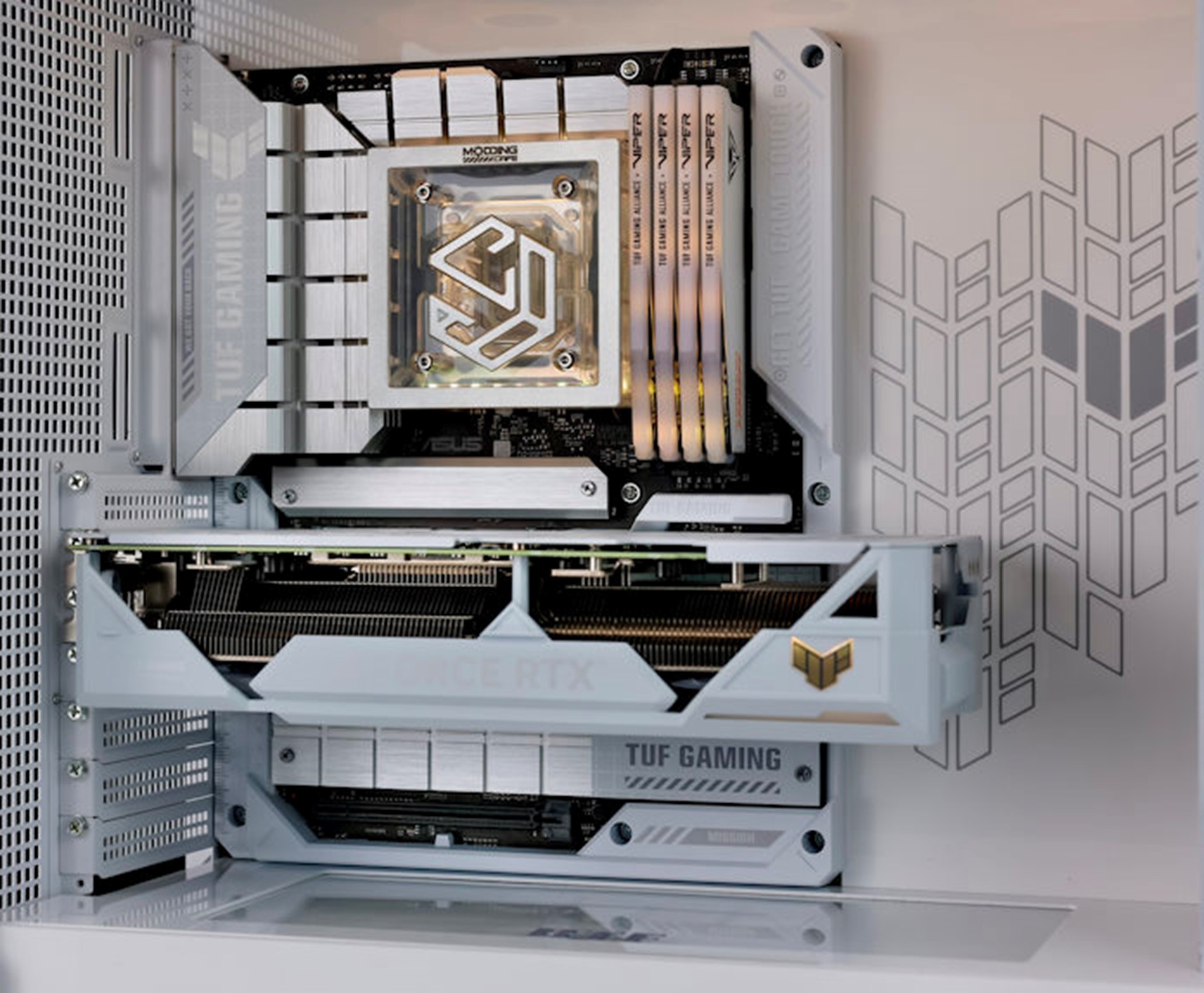

Además, la TUF Gaming Z790-BTF WiFi admite un enfoque de montaje BTF avanzado que oculta los cables de alimentación de la GPU. Esta placa base incluye una ranura de alta potencia capaz de suministrar hasta 600 W a la tarjeta gráfica. Esto requiere una tarjeta gráfica con el conector necesario, por lo que configuramos JCustom con una TUF Gaming GeForce RTX 4070 Ti SUPER BTF White Edition. Esta potente GPU está preparada para un PC BTF avanzado, y está vestida con el mismo blanco elegante que la TUF Gaming Z790-BTF WiFi para ofrecer un aspecto coherente.

En su mayor parte, los componentes estándar de PC DIY funcionarán con una placa base BTF. No necesitarás disipadores de CPU, fuentes de alimentación, unidades SSD o RAM especiales. Pero necesitarás un chasis compatible. Las bandejas de placa base estándar (al menos, las que no han sido convertidas en queso suizo con una Dremel) no te permitirán acceder a los conectores de una placa base BTF. Nuestro flamante chasis TUF Gaming GT302 incluye recortes para la bandeja de la placa base perfectamente colocados para que puedas acceder a los conectores de tu placa base BTF.

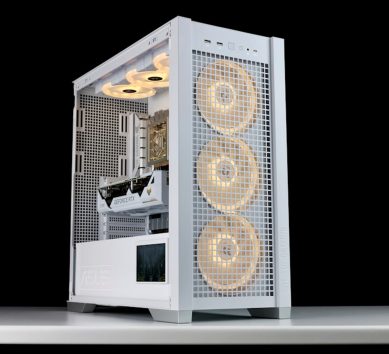

Incluso si no estás montando un PC BTF, este versátil chasis de media torre debería ser una elección tentadora para tu próximo ordenador. Para obtener un gran flujo de aire desde el primer momento, la TUF Gaming GT302 ARGB incluye cuatro ventiladores ARGB de 140 mm. Hemos seleccionado unos ventiladores excepcionalmente gruesos (28 mm) para garantizar un flujo de aire y una presión estática de primer nivel. Dado que muchos fabricantes optan hoy en día por disipadores líquidos AIO, el GT302 incorpora un panel superior desmontable que facilita la instalación y limpieza del radiador.

Modificaciones inteligentes para la BTF de JCustom

Con los componentes TUF Gaming como base, JCustom se puso manos a la obra para encontrar las piezas complementarias perfectas. Para su montaje, optó por una CPU Intel Core i7-14700K y cuatro memorias DDR5 Viper Elite 5 RGB TUF Gaming Alliance Performance de 16 GB. La fuente de alimentación ROG Strix 850W Gold White Edition mantiene las luces encendidas.

Para la refrigeración, JCustom decidió ir a la vez grande y sigiloso. Sobre el papel, podría parecer una contradicción, pero los resultados finales hablan por sí solos. Se decidió por un radiador de 420 mm montado verticalmente. La TUF Gaming GT302 no admite oficialmente este tipo de radiadores, pero JCustom no tuvo miedo de hacer algunos agujeros para conseguir lo que quería. Orientó el radiador con las líneas en la parte inferior para poder ocultar los tubos y el depósito debajo de la cubierta de la fuente de alimentación.

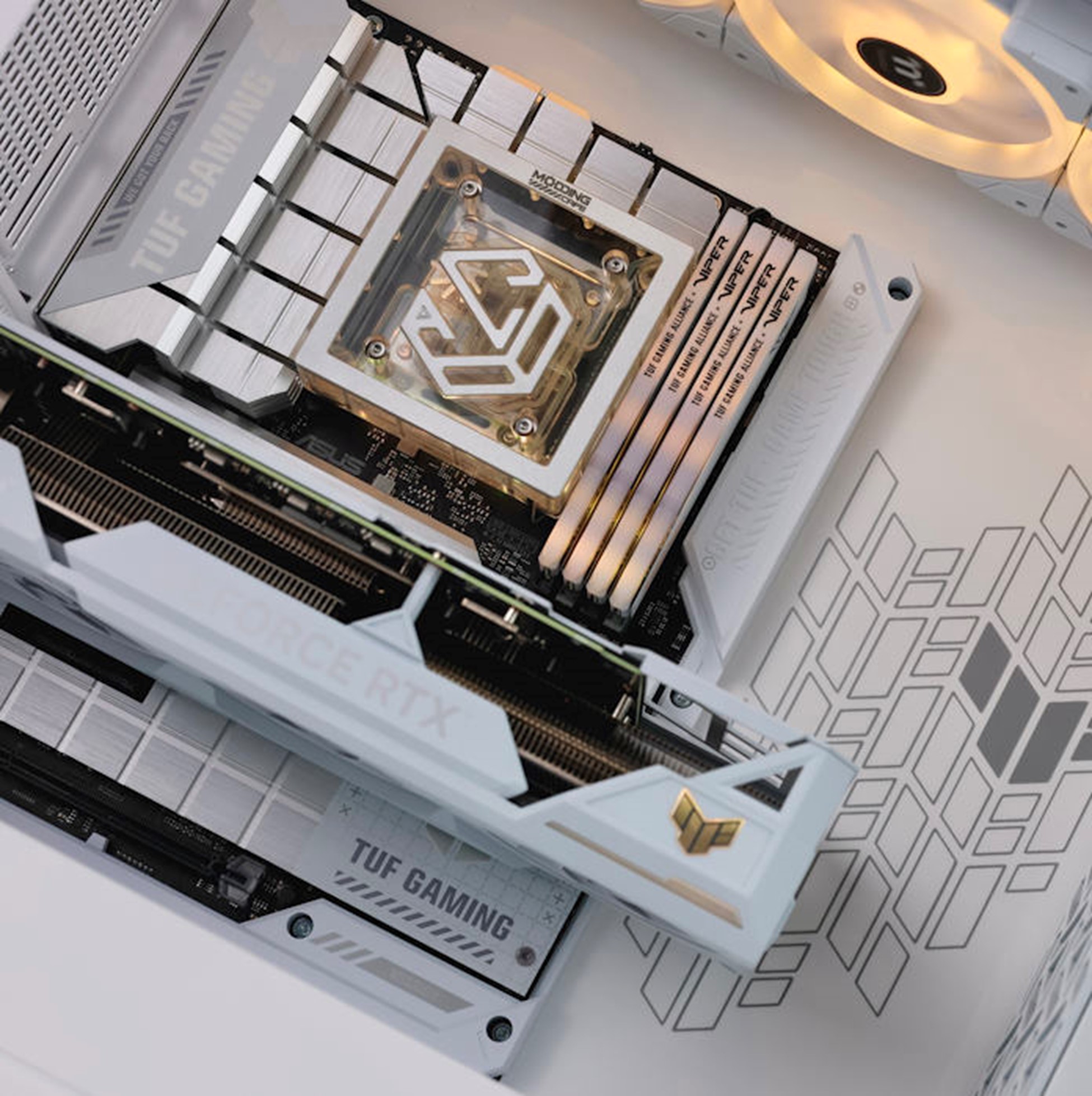

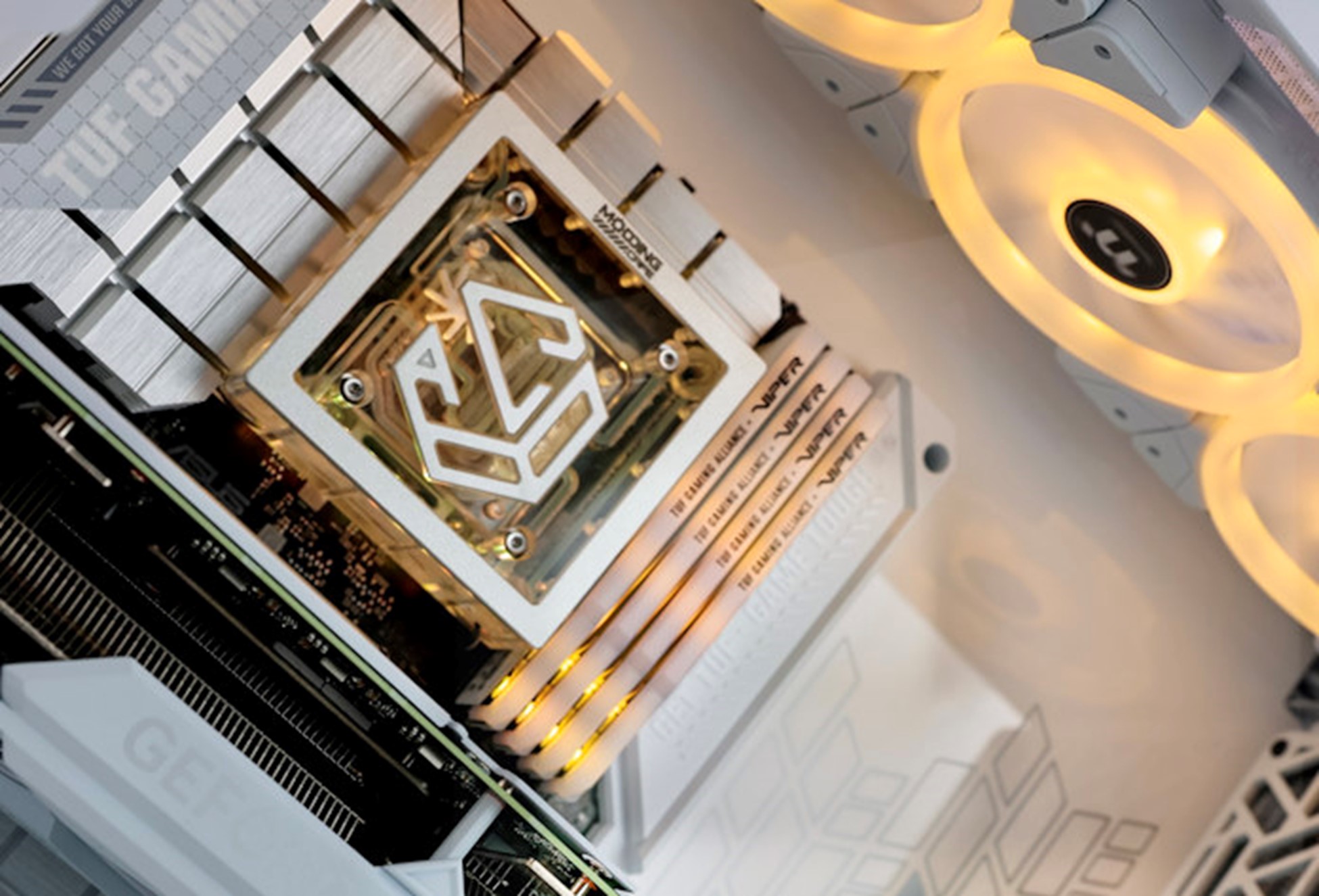

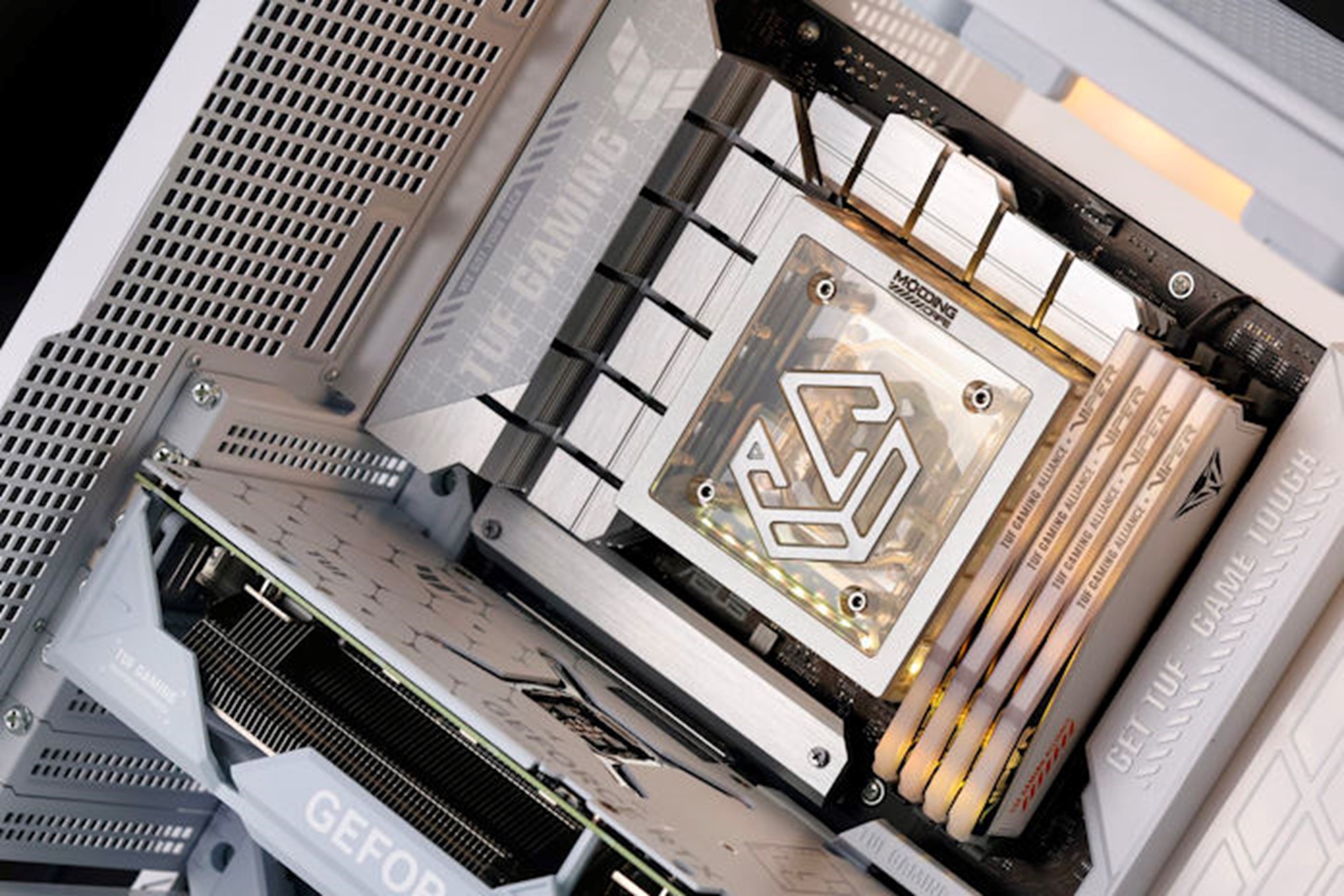

La estrella del espectáculo podría ser el bloque de agua especial para CPU Stealth Tubing creado por el constructor personalizado ModdingCafe. Si te preguntas dónde están los tubos, no eres el único: la mayoría de nosotros estamos acostumbrados a los refrigeradores de líquido AIO con tubos que serpentean desde la carcasa de la bomba encima del bloque de la CPU.

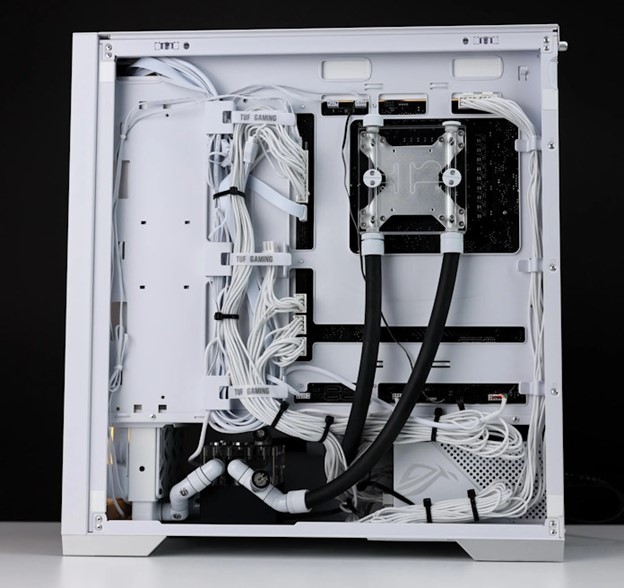

Pero aquí, el refrigerante en realidad pasa a través de postes de montaje huecos a una pieza dedicada detrás de la placa base a la que se unen los tubos de entrada y salida. A partir de ahí, es una carrera rápida y fácil para el depósito y el radiador.

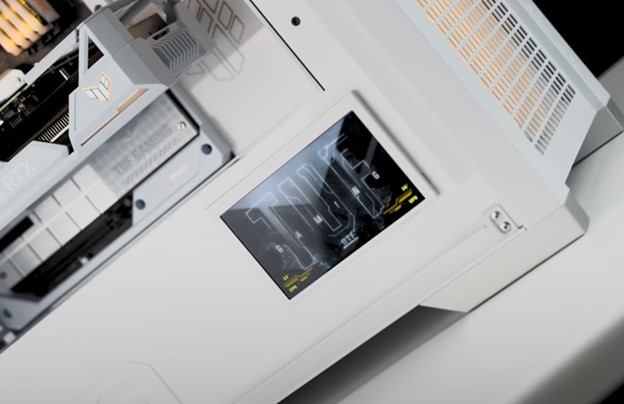

Para darle un toque final elegante, JCustom montó una pequeña pantalla en el lateral de la cubierta de la fuente de alimentación. En ella muestra con orgullo un logotipo animado de TUF Gaming y lecturas en tiempo real de las temperaturas de la CPU y la GPU, porque además de artista es un entusiasta del PC. Si estás interesado en hacer algo similar, recomienda una pantalla USB-C que ejecute código Python de código abierto para que puedas evitar pasar un cable desde el chasis hasta la E/S trasera de la tarjeta gráfica.

Una nueva era de diseño limpio de PC

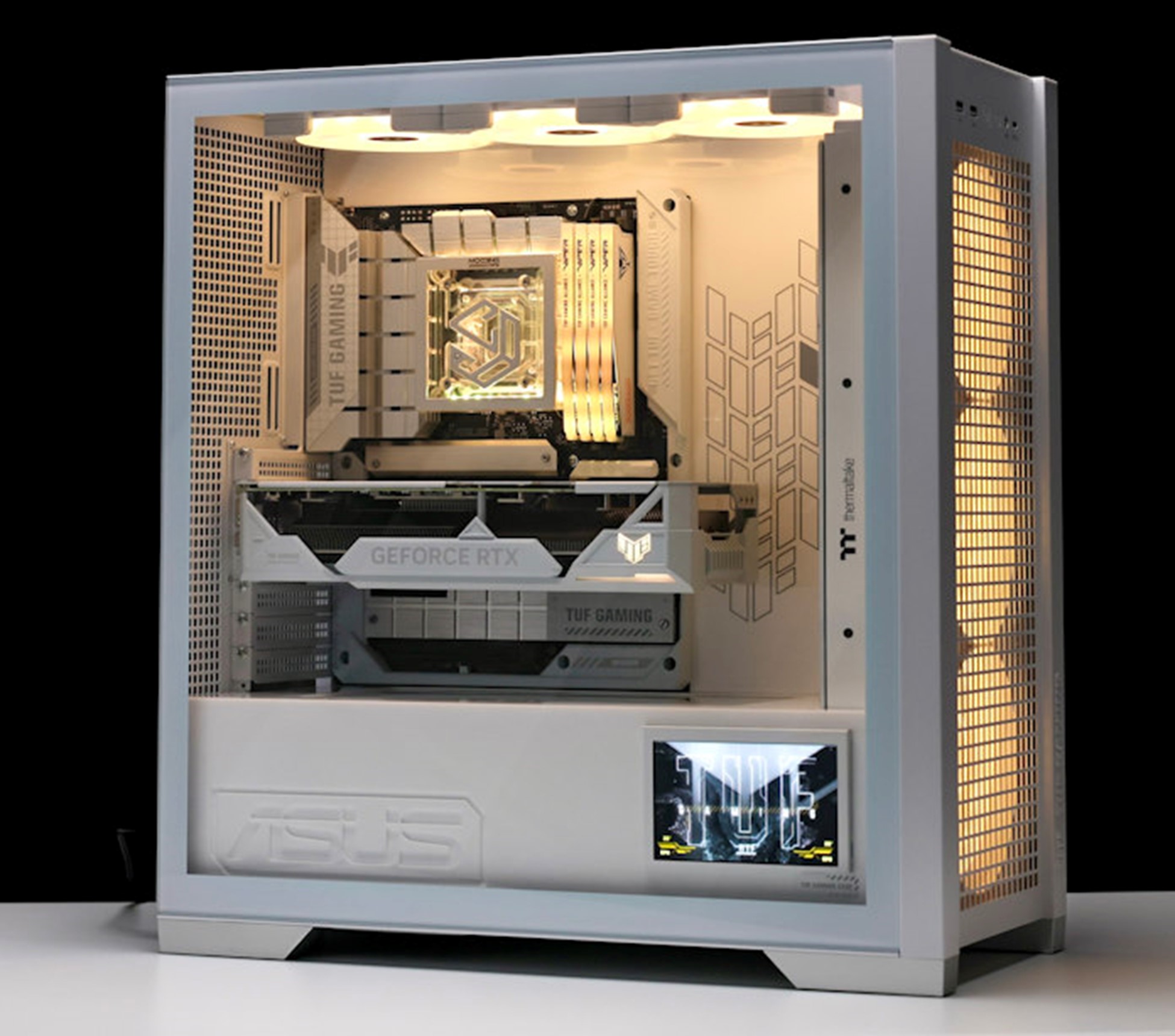

La TUF Gaming BTF de JCustom muestra lo que los entusiastas del PC creativos y con talento pueden lograr utilizando componentes BTF como base. Su enfoque no sólo oculta los cables de alimentación, ventiladores y E/S, sino también los tubos del circuito de refrigeración líquida de la CPU. El resultado es un PC fantásticamente limpio con una estética impresionante.

Puedes encontrar otros proyectos de JCustom en su sitio web y en su canal de YouTube.

Si quieres construir tu propio PC BTF, permanece atento: pronto lanzaremos los componentes que necesitas.
